面对三网融合的发展趋势，广电正在将传统的HFC单项网络经行双向化改造，以提高双向交互式的业务。基于XPON的方案获得了很大的关注，在成本、带宽、支持业务、成熟度等各方面进行分析，论证了XPON技术是广电网络双向改造、HFC上实现三网融合的最佳应用方案。

结合基于XPON的LAN入户和Cable入户两种组合方式，提供XPON+LAN或XPON+EOC模式的解决方案，这两种建网模式在广电网络双向改造中都已得到广泛应用。

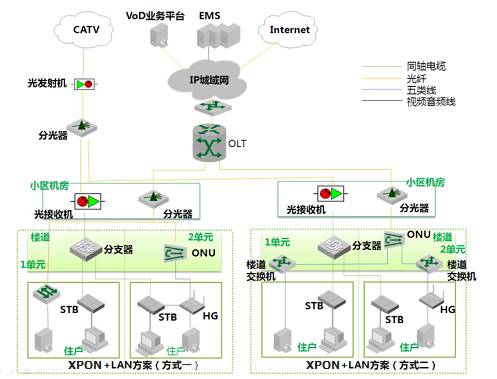

广电XPON+LAN解决方案

应用场景（已经实现五类线入户的用户）

组网说明

利用广电原有HFC网络的分前端光纤到小区区机房分光器。在楼栋分为两种组网方式：

第一种是利用楼道型ONU（MDU）直接实现用户的LAN接入。可以在单元内部署GM-EN04F/GM-EN04G/ GM-EN08F GM-EN16F/GM-EN24F，直接通过ONU上密集的以太端口进行用户接入；

第二种是接入用户通过楼道交换机扩展，对同一栋楼的多个用户单元，通常将ONU安装在中间单元，而楼道交换机分别置于各用户单元，上行通过五类线与ONU的以太网口互联，下行通过FE口连接用户侧的数字机顶盒或PC。

通过上述方式实现网络双向改造后，入户五类线与用户的双向数字机顶盒或PC连接，实现VoD点播或宽带上网业务，若两种业务需求同时存在，广电运营商可以选择多个FE接口的机顶盒，既提供VoD点播，也可以通过机顶盒的其他以太网口与PC连接。若机顶盒不具备多个以太网口，可以在用户侧增加家庭网关设备，完成对多业务终端的接入需求。



    组网优势

方式一：ONU与OLT作为统一的PON系统，网络结构简单清晰，维护、管理方便，便于网络的下一步演进；

方式二：建网成本较低，网络灵活，PON口接入用户数量更多；

现阶段广电主要采用方式二进行XPON+LAN的双向改造，但随着目前XPON技术在国内光进铜退中的大规模应用，XPON设备价格不断下降，目前楼道型ONU与楼道交换机的每端口价格差距已经相当小，考虑网络的管理维护方便以及网络长期升级演进的需求，方式一在后期将更具应用价值。

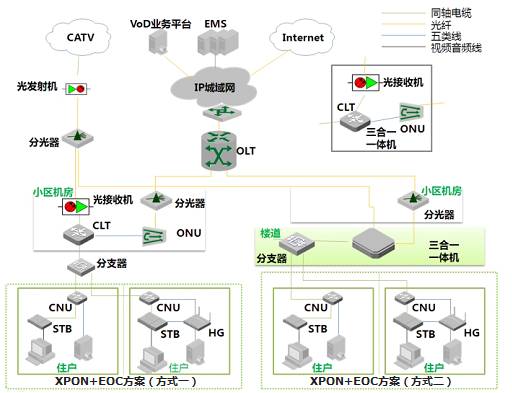

广电XPON+EOC解决方案

应用场景（仅有同轴电缆入户）

组网说明

在国内大部分小区，广电运营商仅有同轴电缆入户，此时双向网改适合采用XPON＋EoC方案。 EoC是在同轴电缆上传输以太网数据信号的一种技术，系统由局端CLT及用户端CNU组成。CLT将CATV信号和XPON网络的数据信号进行合成，通过原有同轴电缆传送到用户侧，最终通过用户侧的用户端CNU分离出CATV信号和数据信号，从而实现对点播信号回传及宽带上网业务的承载。

对于 XPON+EoC的解决方案，根据CLT及ONU放置位置不同，也有两种建网方式：

方式一是将CLT及ONU放置于小区机房（光站位置），由少量CLT完成对整个小区用户的双向网改覆盖；

方式二是将CLT及ONU下沉至楼道，由CLT对一栋楼或一个单元内的用户进行双向网改覆盖。

组网优势

方式一：适合于业务开通初期，用户双向网改接入率较低的场景，CLT放置位置较高，便于对用户的广覆盖，现有光纤和铜缆资源无需调整，低投资，高收益；

方式二：适合于业务发展成熟期，用户双向改造需求旺盛、双向改造接入率较高的场景，此时需要将光纤下移至楼道，CLT及ONU均安装于楼道内，满足用户高带宽、高渗透率的需求。

方案特点

昊海通信采用基于XPON的广电数字网络双向改造方案，充分结合了XPON技术以及现有广电网络特点，可以为广电运营商提供低成本的网络改造以及丰富的用户业务。

两种方案，灵活部署

提供XPON + LAN和XPON + EOC两种方案，适用不同的建设环境，充分利用了现有广电星、树形承载网络，局端OLT可与现有分前端设置于相同机房，降低建设难度以及机房部署成本。ODN网络可利用广电现有光缆的空余光纤，入户线缆可根据实际情况共用现有同轴或五类线，主要的工程部署仅集中在用户侧的ONU部署上，业务部署速度快。

更高带宽，业务丰富

从1.25G的EPON双向带宽能力可以平滑升级到10GEPON，具备了同时支持传统CATV业务以及互动业务的能力，可提供诸如视频点播、音乐点播、远程教育、远程医疗、家庭办公、网上商场、网上证券交易、高速因特网接入、会议电视、物业管理等多种类型的宽带多媒体业务。

集中管理，运维便利

通过XPON综合管理平台可以集中管理广电双向网XPON部分的OLT和ONU以及接入层的楼道交换机，实现全网设备的统一管理。运行维护上，XPON支持支持电信级的计费、认证、用户隔离、安全控制、QoS等特性，ONU设备支持集中、自动配置，远程复位，极大地方便了后期的网络维护工作。
